智能手操器(160×80)

  • 产品简述
  • 详细资料
LX系列智能数字手操器从功能上分有纯手操和手自动手操两种形式,纯手操只与电动执行器相连接,通过面板开关键直接控制执行机构的正、反转,具备手自动功能的手操器安装于执行器的控制系统(调节器或计算机控制的DCS,PLC系统)之间,当手操器处于手动状态时由手操器直接控制执行器,处于自动状态时执行器的控制权交给自动控制系统,此时的手操器相当于伺服放大器,将来自控制系统的控制电流信号转为开关信号或隔离的控制电流信号,控制电动执行器或电气阀门定位器动作。
产品概述

       LX系列智能数字手操器从功能上分有纯手操和手自动手操两种形式,纯手操只与电动执行器相连接,通过面板开关键直接控制执行机构的正、反转,具备手自动功能的手操器安装于执行器的控制系统(调节器或计算机控制的DCS,PLC系统)之间,当手操器处于手动状态时由手操器直接控制执行器,处于自动状态时执行器的控制权交给自动控制系统,此时的手操器相当于伺服放大器,将来自控制系统的控制电流信号转为开关信号或隔离的控制电流信号,控制电动执行器或电气阀门定位器动作。

产品特点

       ◆ 手操器内含伺服放大器,直接驱动DKJ等由电源正,反开关控制的执行机构。
       ◆ 可以输出隔离型控制电流,其输出电流的高隔离性可保证对被控执行机构进行控制稳定。
       ◆ 可设置阀位限幅幅值,确保执行器在设定的安全阀位范围内安全运转。
       ◆ 可设置阀位控制动作灵敏度,以保证执行器的使用寿命。
       ◆ 具备手/自动切换功能,广泛适用于计算机,调节器或DCS,PLC等自动控制系统。
       ◆ 阀位反馈信号可以为电流,电压,电阻等多种形式输入,适用于各类执行器。

主要技术参数

       ◆ 阀位反馈准确度:±0.2%×F•S,±0.1%×F•S(需订制)
       ◆ 数字显示位:四位显示,浮点小数。
       ◆ 采样速度:高达100ms/次
       ◆ 显示分辨率:末位1个字。
       ◆ 温度漂移:<50ppm
       ◆ 冷端温度补偿准确度:±1℃(预热30分钟)
       ◆ 工作温度:工业级标准-10~+55℃
       ◆ 输入阻抗:电流:100Ω;电压:500 KΩ
       ◆ 输出阻抗:4-20mA输出时0~550Ω;0-10mA输出时0~1KΩ ;
       ◆ 交流负载能力:6A/220V,交流过零触发
       ◆ 变送输出纹波:≤50mVp-p
       ◆ 报警继电器触点容量:AC220V ,1A;DC24V,2A(阻性负载)
       ◆ 通讯接口: RS232 或 RS485通讯协议: 国际标准的MODBUS-RTU协议
       ◆ 通讯距离: RS485:节点数≤256(不加中继时),距离≤1000米(波特率9600时)
       ◆ 配电(回路供电)输出电压:DC24±1V 30mA,过流自动保护 。
       ◆ 绝缘强度(输入/输出/通讯/电源之间):不小于1500V.AC一分钟。
       ◆ 绝缘阻抗(电源/输入/输出/通讯之间): 不小于100MΩ。
       ◆ 抗电磁干扰能力:EMC≥2000V(符合IEC61000标准)。
       ◆ 工作中允许大气压力: 80-106kPa。
       ◆ 工作中允许相对湿度 :10-90%RH(40℃时)
       ◆ 储运过程中允许环境温度: -40-+80℃
       ◆ 供电电源:交流:AC220V(允变范围95~265V)
                            直流:DC24V(允变范围16~28V)
       ◆ 使用条件 :安装位置不得有强烈的机械振动、冲击,以及来自信号端、电源端及空间的大电流、火花等电磁感应的影响,空气中不得有对金属、塑料件起腐蚀作用的气体。

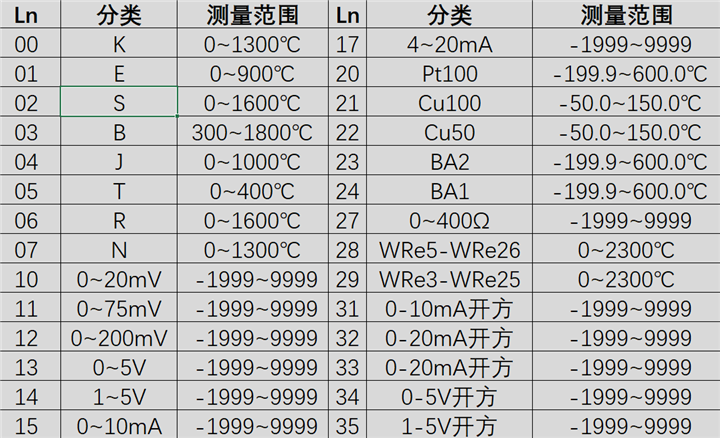

万能分度号选型表

\

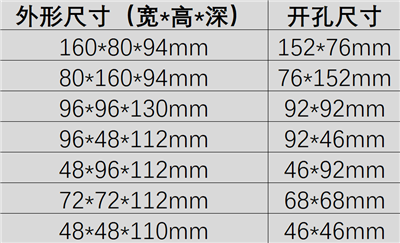

外形及开孔尺寸

\

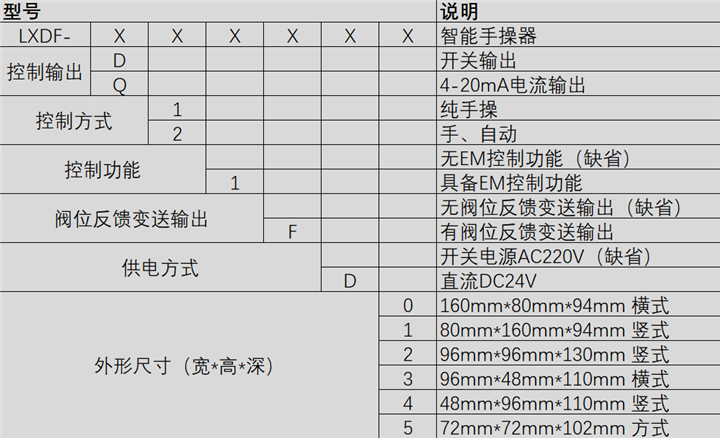

选型说明

\

接线图

\

\
